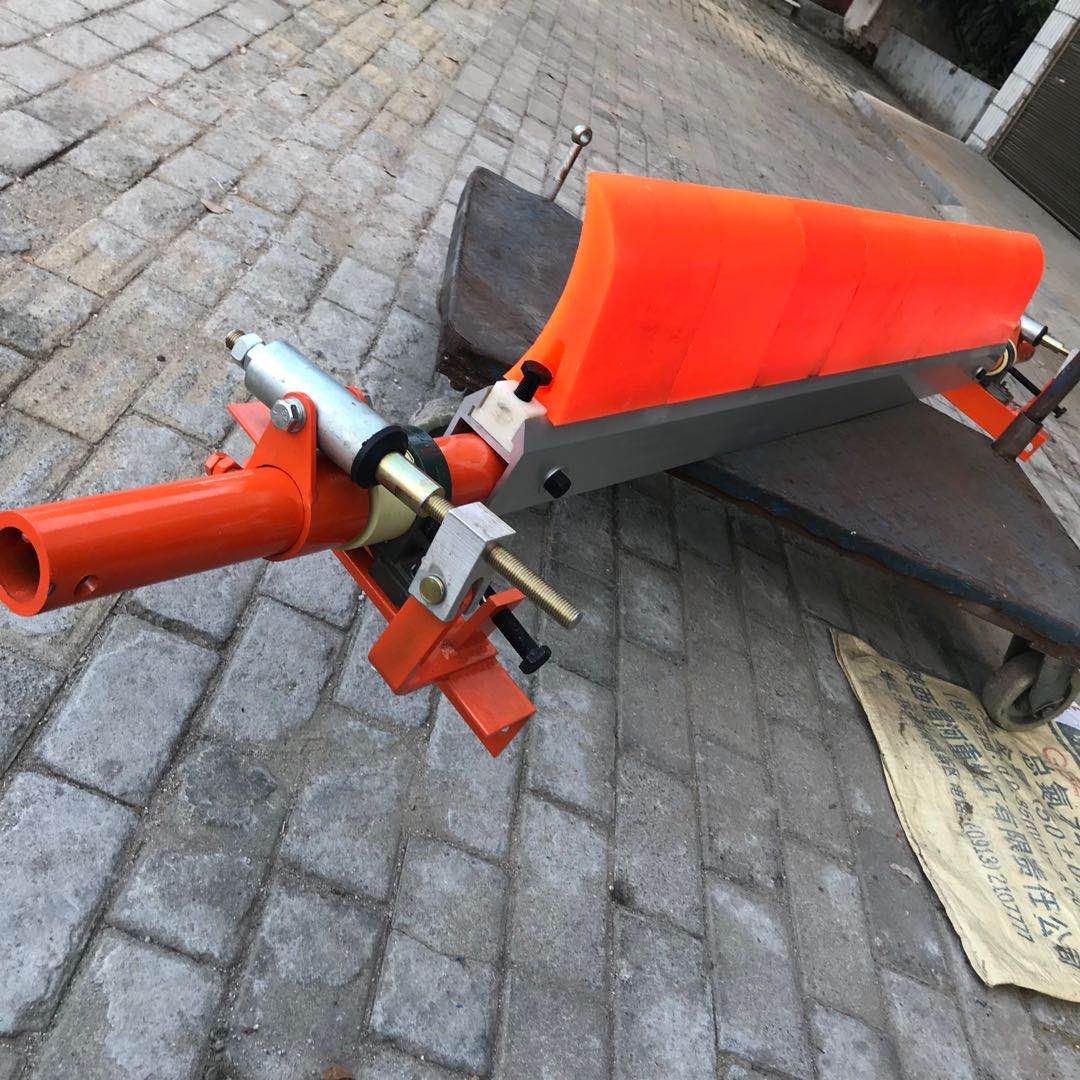

皮带头部刮料器
2025/5/29
一种针对皮带输送机头部设计的刮料器制造方法，具体阐述如下：
在输送设备领域，皮带输送机的应用范围日益扩大，所输送的物料种类繁多，其中不少物料易于粘附于皮带表面。因此，如何高效清除这些残留物料，成为了输送设备设计中亟待解决的关键问题。
当前市面上的皮带输送机清扫装置普遍存在以下不足：调节操作繁琐、硬性清除易致皮带损伤、以及物料易于在清扫装置上残留。正是基于对上述问题的深刻认识，我们提出了一种结构简约且高效的皮带输送机头部刮料器解决方案。
具体而言，该刮料器被巧妙地设置于主动辊筒与出料斗之间，通过其独特的结构设计——包括可转动的支撑钢管、沿钢管轴向延伸的安装基座板、以及由柔性支撑臂支撑的刮料条——实现了对皮带表面残留物料的有效清除，同时兼顾了调节的便捷性与对皮带的保护。 所述支撑钢管被精确地安置于主动辊筒的正下方，而刮料条则持续与主动辊筒下部右侧的皮带保持接触状态。
针对上述所述的皮带输送机头部刮料器，其安装机构具体由两部分构成：一是分别牢固安装于出料斗两侧的角钢，二是装配于角钢之上的安装环座。支撑钢管的两端被巧妙地穿入对应的安装环座内部。
进一步地，上述皮带输送机头部刮料器的设计中，支撑钢管的两端各自固定有一根向左延伸的安装杆。在安装杆的延伸末端，设有一配重块以稳定结构。安装杆的中部则开设有一竖直方向的贯穿孔，孔内安装有一调节螺栓，该螺栓的下端与角钢通过螺纹连接。调节螺栓上还套有一调节弹簧，弹簧位于安装杆与角钢之间，起到缓冲调节作用。
此外，安装杆的延伸部分还横向开设有一长形孔，配重块通过固定于该长形孔内的螺栓被牢固地安装在安装杆之上。
在刮料器的设计中，还包含了分别设置于支撑钢管左右两侧的隔离软帘。这些隔离软帘的上端均被固定在柔性支撑臂的顶部，其中，位于支撑钢管隔离软帘下端与安装杆相接触，而右侧的则与角钢相接触。
，安装基座板上固定有四个呈U字型结构的柔性支撑臂，它们为刮料器提供了稳定的支撑。此外，在柔性支撑臂与安装基座板之间还设有橡胶垫，以进一步增加稳定性和减少震动。
刮料条则通过螺栓被牢牢地固定在柔性支撑臂的顶端，确保刮料效果。
相较于现有的皮带输送机清扫装置，此刮料器能够更有效地清除皮带表面的残留物料，同时具备易于调节和维护的优点，且不会对皮带造成损伤。
该刮料器专为皮带输送机头部设计，其中皮带输送机头部构成部分包括主动辊筒、缠绕于主动辊筒上的皮带以及设置于主动辊筒下方的出料斗。本刮料器系统包含以下核心组件：支撑钢管，该钢管通过特定的安装机构可转动地安装于出料斗之上，且与主动滚筒保持平行排列；安装基座板，其固定于支撑钢管表面，并沿钢管轴向延伸；多个柔性支撑臂，它们沿支撑钢管轴向依次排列，且其底部牢固连接于安装基座板上；以及刮料条，这些刮料条分别设置于各柔性支撑臂的顶端。支撑钢管被定位在主动辊筒的正下方，确保刮料条能够持续地与皮带主动辊筒下部右侧区域保持接触，从而有效刮除残留物料。
在输送设备领域，皮带输送机的应用范围日益扩大，所输送的物料种类繁多，其中不少物料易于粘附于皮带表面。因此，如何高效清除这些残留物料，成为了输送设备设计中亟待解决的关键问题。
当前市面上的皮带输送机清扫装置普遍存在以下不足：调节操作繁琐、硬性清除易致皮带损伤、以及物料易于在清扫装置上残留。正是基于对上述问题的深刻认识，我们提出了一种结构简约且高效的皮带输送机头部刮料器解决方案。
具体而言，该刮料器被巧妙地设置于主动辊筒与出料斗之间，通过其独特的结构设计——包括可转动的支撑钢管、沿钢管轴向延伸的安装基座板、以及由柔性支撑臂支撑的刮料条——实现了对皮带表面残留物料的有效清除，同时兼顾了调节的便捷性与对皮带的保护。 所述支撑钢管被精确地安置于主动辊筒的正下方，而刮料条则持续与主动辊筒下部右侧的皮带保持接触状态。
针对上述所述的皮带输送机头部刮料器，其安装机构具体由两部分构成：一是分别牢固安装于出料斗两侧的角钢，二是装配于角钢之上的安装环座。支撑钢管的两端被巧妙地穿入对应的安装环座内部。
进一步地，上述皮带输送机头部刮料器的设计中，支撑钢管的两端各自固定有一根向左延伸的安装杆。在安装杆的延伸末端，设有一配重块以稳定结构。安装杆的中部则开设有一竖直方向的贯穿孔，孔内安装有一调节螺栓，该螺栓的下端与角钢通过螺纹连接。调节螺栓上还套有一调节弹簧，弹簧位于安装杆与角钢之间，起到缓冲调节作用。
此外，安装杆的延伸部分还横向开设有一长形孔，配重块通过固定于该长形孔内的螺栓被牢固地安装在安装杆之上。
在刮料器的设计中，还包含了分别设置于支撑钢管左右两侧的隔离软帘。这些隔离软帘的上端均被固定在柔性支撑臂的顶部，其中，位于支撑钢管隔离软帘下端与安装杆相接触，而右侧的则与角钢相接触。
，安装基座板上固定有四个呈U字型结构的柔性支撑臂，它们为刮料器提供了稳定的支撑。此外，在柔性支撑臂与安装基座板之间还设有橡胶垫，以进一步增加稳定性和减少震动。
刮料条则通过螺栓被牢牢地固定在柔性支撑臂的顶端，确保刮料效果。
相较于现有的皮带输送机清扫装置，此刮料器能够更有效地清除皮带表面的残留物料，同时具备易于调节和维护的优点，且不会对皮带造成损伤。
